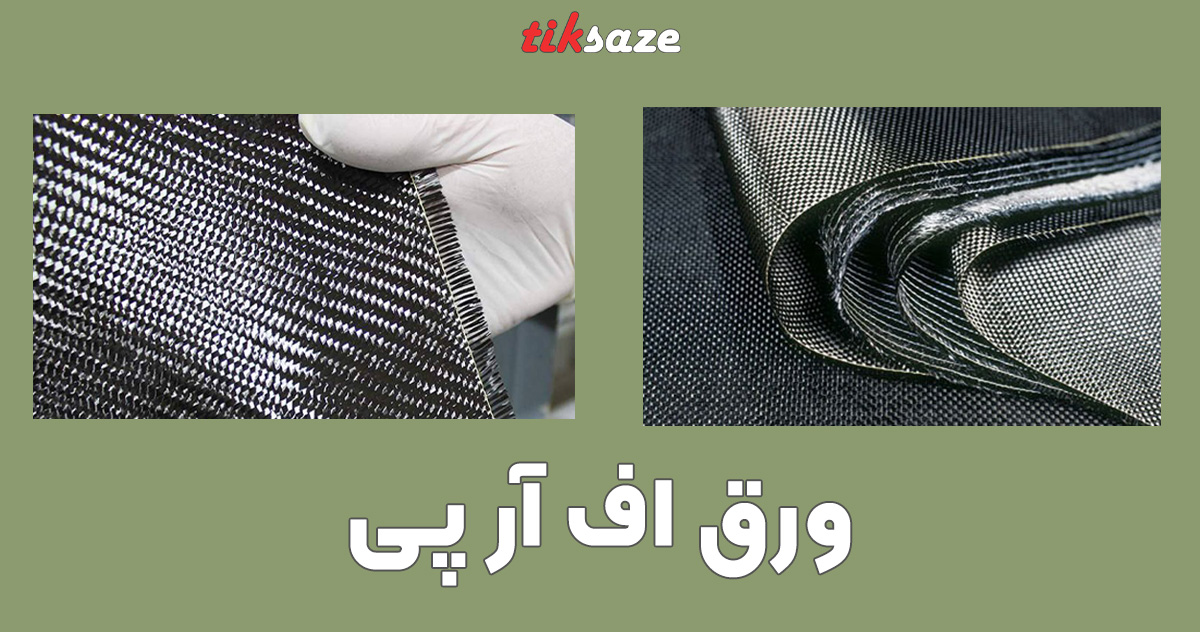

ورق اف آر پیFRP
ورق FRP
ورق FRP برگرفته از لغت fiber reinforced poltmer است، ورقهای اف آر پی از دو بخش اصلی و تعدادی از مواد افزودنی، ساخته شدهاند. از مواد افزودنی برای بهبود خواص مکانیکی و شیمیایی استفاده میشود. ورق frp از دو ماده اصلی شامل ماتریس که همان رزین است و فیبر که همان الیاف اف آر پی است تشکیلشده است، رزین از ترکیب اپوکسی و پلیاستر ساختهشده است که کاربرد اصلی آن در ورقهای اف آر پی حفظ الیاف یا همان فیبر از آسیبهای محیطی در برابر خوردگی و انتقال نیروی برشی بین فیبرها است.
حجم ورقهای اف آر پی از فیبرهای frp است که تأثیر بالایی در سختی مکانیکی ورقهای اف آر پی دارد. ورقهای اف آر پی در صنعت ساختمانسازی کاربرد زیادی دارد، بیشترین کاربرد آن در صنعت جهت مقاومسازی ، تقویت سازههای بتنی، تعمیر و ترمیم بتن و تقویت زیرساختهای شهری مانند پلها، سیلوها، مخازن آب و … است. اجرای اف آر پی بر روی سازهها مانند تیرها، ستونها و دیوارها باعث مقاومت سازه میشود. استفاده از ورقهای اف آر پی باعث تغییرات معماری در سازه نمیشود و باعث تقویت سازهها در امور مسکونی، تجاری و اداری میشود. استفاده از ورقهای FRP در مقاومسازی ساختمانهای قدیمی نیز هست و محدودیتی جهت استفاده ندارد.
برای دریافت اطلاعات بیشتر در مورد کارهای اجرایی تیک سازه مانند مقاوم سازی با frp، روش اجرای frp ، مقاومسازی ستون با frp، آشنایی با مجریان frp در استانهای مختلف، مقاوم سازی مخازن فولادی با FRP، کنترل کیفیت پروژههای frp، مقاوم سازی مخازن بتنی با FRP، طراحی سیستم اف آر پی FRP، تقویت سازه با FRP، مقاوم سازی سازههای دریایی با FRP، معایب مقاوم سازی با FRP، مقاوم سازی دیوار بتنی با FRP، آیین نامه مقاوم سازی با FRP، مقاوم سازی پل و زیرساختهای حمل و نقل با FRP، مقاومسازی تیر بتنی با FRP، نرمافزار طراحی FRP، قیمت اجرای اف ار پی FRP و تست FRP با کارشناسان فنی ما در تیک سازه تماس بگیرید. برای خرید انواع frp مانند انواع الیاف Frp که شامل الیاف frp کربن، الیاف frp شیشه، الیاف frp آرامید، الیاف frp بازالت، لمینت frp، مخازن frp، الیاف پلی پروپیلن، میلگرد frp و چسب frp با کارشناسان فروش ما تماس بگیرید.
کارشناس فروش 1: 09202752100 | کارشناس فروش 2: 09204405400
ورقFRP چیست؟
ورق اف آر پی در دو نوع منعطف و سخت هستند. از خصوصیات ورقهای سخت، ضخامت بیشتر همراه باعرضهای متفاوت است و همانطور که از نام آنها مشخص است انعطافپذیری دارند درصورتیکه ورقهای منعطف، قابلیت انعطافپذیری در شعاع کم را دارند. ضخامت ورقهای اف آر پی از چند میلیمتر بیشتر نیست. از قابلیتهای ورقهای اف آر پی استفاده از چسب برای چسباندن به سطوح بتنی است. سالهای زیادی است که از الیاف FRP در صنایع هوافضا استفاده میشود. علت استفاده از ورقهای اف آر پی سرعت عمل بالا، وزن کم، مقاومت کششی بالای ورقها، مقاومت در برابر خوردگی، جذب ارتعاشات و افزایش مقاومت و استحکام سازه میباشد. درگذشته به علت قیمت بالای الیاف استفاده از آنها در صنعت ساختمانسازی ناچیز بوده است اما امروزه به دلیل گسترش تولید این مواد و کاهش قیمت این محصولات استفاده از این الیاف افزایشیافته است.
مشخصات | فولاد | CFRP | GFRP | AFRP |
---|---|---|---|---|
تنشجاریشدناسمی-MPA | 517 to 276 | N/A | N/A | N/A |
مقاومت کششی – MPA | 483 to 690 | 600 to 3690 | 483 to 1600 | 1720 to 2540 |
مدول الاستیک - GPA | 200 | 120.0 to 580 | 35.0 to 51.0 | 41 to 125 |
کرنش جاری شدن | 0.14 to 0.25 | N/A | N/A | N/A |
کرنش شکست ٪ | 6.0 to 12.0 | 0.5 to 1.7 | 1.2 to 3.1 | 1.9 to 4.4 |

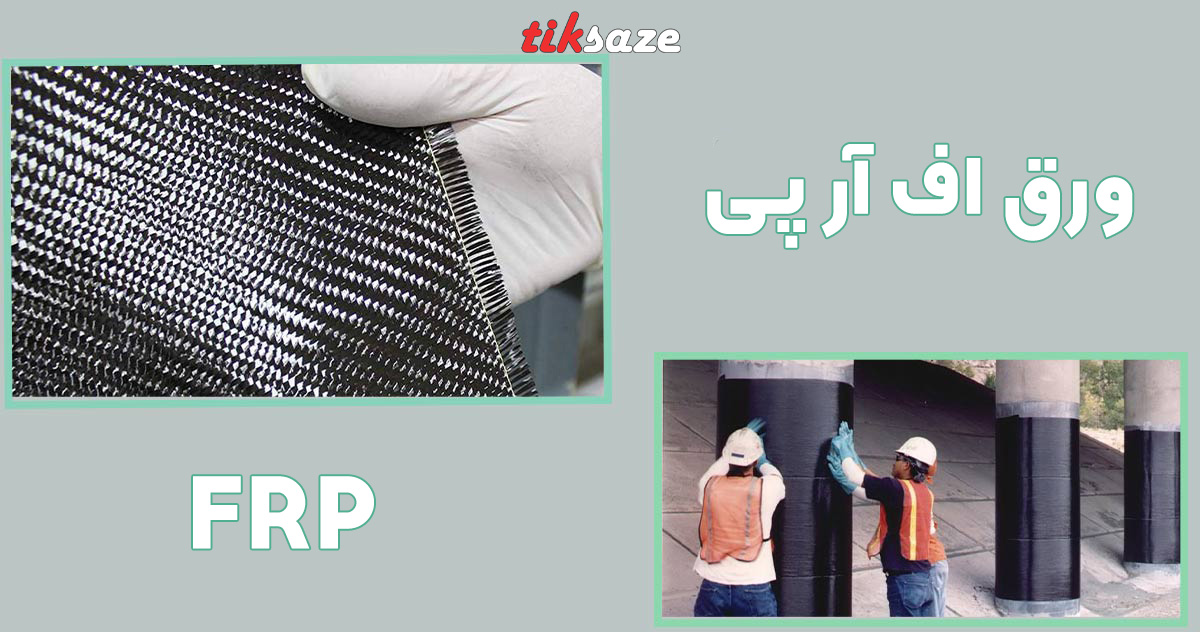

ویژگیها و مزایای ورقهای اف آر پی FRP
1- مقاومسازی بتن
2- تقویت سازههای آسیبدیده
3- وزن پایین نسبت به مقاومت بالا
4- قابلیت شکلپذیری سریع ورقههای FRP بسیار خوب است.
5- سهولت در حملونقل ورقها
6- سرعت اجرای بالای ورقها در سازهها
7- قابلیت برشکاری ورق اف آر پی برای به دست آوردن ابعاد موردنیاز
8- ورقهای اف آر پی فاقد پیچیدگی است.
9- مقاومسازی قسمت خارجی ساختمان با ورقهای اف آر پی
10- با استفاده از ورقها تغییری در معماری سازه ایجاد نمیشود.
11- انعطافپذیری بالا
معایب ورقهای اف آر پی FRP
1- ورقهای FRP در برابر مواد آتشزا آسیبپذیر هستند و میتوان از طریق افزودنیها از مقدار این آسیبپذیری کاست.
2- تخصص ناکافی درزمینهٔ استفاده از ورقهای اف آر پی سبب کاهش تقویت و بهسازی میشود.
ورقهای تقویتی اف آر پیFRP
ورقهای تقویتی اف آر پی با مقاومت بالایی که نسبت به وزن خود دارند و سختی بالایی که در برابر عوامل شیمیایی محیطی و آسیبپذیری پایین سبب جایگزینی روش سنتی درگذشته است، در زمانهای گذشته استفاده از ورقهای اف آر پی محدود بود اما امروزه با آگاهی از مزایایی ورقها نسبت به فولاد و آسیبپذیری فولاد مثل مقاومت در برابر خوردگی و زنگزدگی به جایگزینی مناسب ورقهای فولاد شده است. مقاومت ورقهای اف ار پی 10 الی 20 برابر فولاد است و علاوه بر مقاومسازی سازه باعث بهبود سازه نیز میشود تحقیقات نشان میدهد استفاده از ورقهای اف آر پی رفتار سازه را تقویت میکند. همچنین استفاده از ورقهای FRP با سهولت انجام میشود و درصورتیکه خطاهای طراحی وجود داشته باشد فورا و بدون نیاز به تجهیزات و نیروی کاری زیاد با استفاده از ورقهای اف آر پی تقویت میشود.
مواد تشکیلدهنده ورقهایFRP اف آر پی
مصالح تشکیلدهنده فیبرهای موجود در ورقهای FRP شیشه، کربن، الیاف آرامید و بازالت است و بهندرت از سایر فیبرها مانند کاغذ، چوب و پنبه نسوز استفاده میشود، از ورقهای اف آر پی در اتومبیل، تجهیزات دریانوردی و صنعت ساختمان کاربرد دارند. ورق FRP ورقههایی باضخامت چند میلیمتر که برحسب نیاز و نوع استفاده از جنس کربن، شیشه، بازالت و آرامیده است. از ورقه و الیاف FRP برای مقاومسازی و تقویت سازه آسیبدیده در برابر خوردگی مواد شیمیایی و آبهای یوندار استفاده میشود.
کاربرد ورقهای FRP اف آر پی
* بالا بردن ظرفیت باربری
* بهبود المانها ساختمان با ورقهای اف آر پی
* مقاومسازی سازههای ساحلی و آبی
* با ورقهای اف آر پی مقاومت بتن افزایش مییابد.
* مقاومسازی سازهها در محیطهای حساس مانند بیمارستانها و درمانگاهها
* مقاومسازی سازه قدیمی و تاریخی
* مقاومسازی تیرها با ورقهای FRP
* مقاومسازی ستونها با ورق اف آر پی
* مقاومسازی پلها و تونلها
* جهت تقویت لولههای صنعتی استفاده میشود.
* تقویت سازههای صنعتی با کمک ورقهای اف آر پی
* تقویت سازههای بنایی با ورقهای FRP
ضخامت ورقFRP
ضخامت ورقهای اف آر پی بسیار ناچیز است و عموماً از چند میلیمتر بیشتر نمیشود. ورقهای استاندارد دارای ضخامتی حدود 0.5 میلیمتر الی 0.12 میلیمتر و بسته به سایر ویژگیهای آنها تعیین میشود. به این نکته توجه کنید ابعاد ورقهای اف آر پی در محدوده مشخصی متغیر است.
روش انجام مقاومسازی
پس از بتنریزی، نمونهها به مدت 28 روز تحت محیطی کاملاً مرطوب قرار میگیرد و دو عدد از تیرها بهعنوان نمونه بدون انجام مقاومسازی تحت بارگذاری قرار میگیرند و سطح کششی تیرهای دیگر توسط فرز بهاندازه 1 تا 2 میلیمتر ساب زده میشود و با استون تمیز میشود برای چسباندن لایه اول (بین سطح بتن و frp) از چسبی دوجزئی که بهوسیله کاردک مخلوط شده به سطح بتن و لایه اول اف آر پی روی آن قرار میگیرد و توسط چسب کاملاً اشباع میشود، برای چسباندن لایههای بعدی (بین ورقهای frp) از چسبی دوجزئی استفاده میشود، این چسب توسط فرچه معمولی بر روی اف آر پی مالیده میشود و سپس لایه بعدی روی آن قرار میگیرد. پسازآن که پروسه مقاومسازی تمام شد، نمونه به مدت 7 روز در شرایط آزمایشگاهی نگهداری میشود و پس از نصب، کرنشسنجهای الکتریکی تحت بارگذاری قرار میگیرد.
مراحل مقاومسازی با ورقFRP اف آر پی
مرحله اول: آمادهسازی جهت چسباندن ورقهای کامپوزیت FRP
* تخریب قسمتهای آسیبدیده
* ایجاد لایه جدید و جایگزین لایه تخریبشده
* پر کردن خلل توسط بتونه
* آغشته کردن سطح به مصالح پرایمر
مرحله دوم: اتصال کامپوزیت FRP
روش اول: روش نصب دستی
در این روش تولید و اتصال کامپوزیت همزمان صورت میگیرد. پس از مرحله اول سطح المان با استفاده از غلتک به ملات پلیمری آغشته میشود.
در حالت معمولی بعد از قرار دادن الیاف در محل خود پوشش الیاف برداشته میشود و لایه ملات پلیمری توسط غلتک الیاف را در برمیگیرد.
روش دوم: روش نصب لایه به لایه
پس از آمادهسازی اولیه و تسطیح ناهمواریها موجود با استفاده از بتونه لایه پلیمری با غلتک روی سطح قرار میگیرد و پسازآن لایه کامپوزیت را به ملات پلیمری میچسبانند.
روش سوم: در ابتدا سطح بتن را بهوسیله اره، شیارهایی زده و بعد از تخلیه ذرات اضافی و گردوغبار و تا حدودی نیمی از شیار نیمی از میله کامپوزیت در شیار قرار میگیرد و با چسبهای اپوکسی شیار پر میشود در استفاده از این روش برای اتصال کامپوزیت باید پوشش بتن ضخیمی در المان وجود داشته باشد.
مرحله چهارم: در این روش برای محافظت کامپوزیت از آسیبهای خارجی و همچنین زیبایی معماری هست. برای محافظت ملات پلیمری از تشعشعات ماورا بنفش باید سطح را رنگآمیزی کرد ازنظر معماری قطعه مقاومسازی شده باید مانند بقیه سازه در محیط اطراف پوشیده شود.
آزمایش مقاومسازی
* جهت اطمینان از اتصال از روشهای عکسبرداری و یا از طریق تقه زدن بهوسیله یک سکه میتوان تست را انجام داد و در صورت صدای بم اتصال خوب است.
* جهت جلوگیری از تمرکز تنش، گوشهها باید گرد شود، شعاع گرد شدگی باید 2 الی 2.5 سانتیمتر باشد.
* در جای که طول الیاف کوتاه باشد حداقل طول باید 15 سانتیمتر باشد.
* محل اتصال کامپوزیت پلیمری باید صاف و بدون پستیوبلندی باشد با استفاده از سنگ فرز و سمباده این کار را میتوان انجام داد.
* در زمان بهکارگیری پرایمر، اپوکسی و رنگآمیزی رطوبت نسبی نباید بیشتر از 80 درصد باشد.
* در هنگام مقاومسازی دمای هوا نباید کمتر 10 درجه سلسیوس باشد.
جنس ورق اف آر پی FRP
ورقهای کامپوزیت frp از جنس پلیمر و الیاف هستند که با استفاده از روشهای فشردهسازی تهیه میشوند. جنس فیبرها میتواند از جنس کربن و یا شیشه باشد که میلگردGFRP و الیاف کربن CFRP است. لمینت FRP بهصورت صفحات منعطف و یا سخت است.
پوشش FRP چیست
پوشش اف آر پی برای مقاومسازی برای بهبود و تقویت رفتار سازههای موجود یا ترمیم آسیب به سازههای موجود استفاده میشود از ویژگیهای این مصالح برای مقاومسازی مناسب است.
برای دریافت اطلاعات بیشتر در مورد الیاف frp به PDF زیر مراجعه کنید:
اجرای FRP
دمای اجرای اف آر پی بین 15 تا 45 درجه سانتی گراد است و شرایط اجرا در زمستان و تابستان متفاوت است که به بررسی آن میپردازیم.
* روش اجرای FRP در فصل تابستان
در هوای گرم به روشهای مصنوعی باید دمای محیط انجام پروژه، محل نگهداری رزین و دمای هنگام مخلوط کردن رزین را کاهش داد.
* روش اجرای FRP در فصل زمستان
در فصل زمستان هوای انجام کار خیلی نباید سرد باشد.
