تقویت سازه با FRP

تقویت سازه با FRP

بسیاری از افراد در این تصور هستند که مقاوم‌سازی فقط برای ساختمان‌های قدیمی انجام می‌شود، درحالی‌که بسیاری از ساختمان‌ها به دلیل مشکلات فنی پیش از بهره‌برداری با این روش تقویت می‌شوند. تقویت سازه با الیاف FRP در ساختمان‌های که با معایب فنی روبه‌رو هستند به دلیل صرف هزینه کمتر و صرفه‌جویی در زمان تخریب، گزینه‌ای بسیار مناسب است.

در بین روش‌های زیادی که برای مقاوم‌سازی با frp وجود دارد تقویت سازه با FRP به دلیل صرف هزینه کمتر و نصب آسان از محبوبیت بیشتری برخوردار است. تقویت سازه با اف آر پی ضمن آسان بودند، عملیاتی تخصصی است و امروزه توسط متخصصان ماهر انجام می‌گیرد.

تقویت سازه با FRP نیازمند، محاسبات و طراحی مقاوم‌سازی با دقت زیاد و مصالح مقاوم‌سازی باکیفیت اعم از الیاف اف آر پی و رزین اپوکسی است که تشخیص آن‌ها توسط کارشناسان انجام می‌شود. تقویت سازه با frp به دو دلیل صورت می‌گیرد: 1- جلوگیری از تضعیف بیشتر عضو آسیب‌دیده 2- افزایش مقاومت اعضای مشخصی از سازه

---

---

---

امروزه روش‌های نوین‌ترمیم و مقاوم‌سازی سازه و استفاده از FRP جایگزین روش‌های سنتی است. مقاوم‌سازی با اف آر پی یکی از روش‌های است که با استفاده از آن ساختمان‌ها مقاوم‌سازی خواهند شد. از مزایای مهم مقاوم‌سازی با کامپوزیت اف آر پی، مقاومت کششی بسیار بالا و وزن بسیار کم است. به‌طورکلی یک کامپوزیت FRP چه ویژگی دارد:

·  سختی فیبر بالاتر از سختی ماتریس است.

·  الیاف ازنظر شیمیایی تحت تأثیر ماتریس قرار نمی‌گیرد.

·  چسبندگی مطلوبی بین الیاف و ماتریس برقرار است.

·  ماتریس از الیاف در مقابل حملات محیطی و سایش محافظت می‌کند.

---

برای خرید الیاف frp کلیک کنید

---

دلایل استفاده روزافزون تقویت سازه با FRP چیست ؟

1- افزایش تولید و توزیع وسیع الیاف FRP باعث کاهش قیمت و افزایش خریدوفروش FRP است.

2- وزن بسیار کم الیاف در مقابل مقاومت کششی بسیار بالایی که دارد.

3- بهبود الیاف و رزین مصالح FRP در سال‌های جدید سبب به‌کارگیری در پروژه‌های مقاوم‌سازی شده است.

4- خواص ضد خورندگی مواد اف آر پی همراه با مقاومت مکانیکی بالا باعث شده پوشش ضد خورندگی در سازه‌های بتنی، فولادی، پل، لوله، مخازن و تأسیسات پتروشیمی هم‌زمان صورت گیرد.

5- استفاده از FRP مقرون‌به‌صرفه تر از تخریب سازه بتن و استفاده از روش سنتی است.

6- اصلاحات انجام‌شده بر روی کامپوزیت اف آر پی منجر به تولید محصولاتی با خواص مقاومتی و مشخصات فنی بالاتر شده است.

7- ترکیب فیبر FRP با ماتریس در عملیات بازسازی باعث تقویت سازه می‌شود.

---

ویژگی الیاف FRP	مقاومت در برابر خوردگی، ضخامت مناسب و استحکام بالا
معایب الیاف پلیمری اف آر پی	در برابر حرارت و آتش مقاومت کمی دارد.
کاربرد اف آر پی در تقویت سازه	استحکام بدنه مخازن، جلوگیری از ترک‌خوردگی، قدرت بالا در هنگام اتصال و ...

---

---

مزایای تقویت سازه با FRP

* وزن کم در تقویت سازه

* مقاومت کششی بالا در تقویت سازه با FRP

* از مزایای FRP عدم بروز خوردگی در طول زمان

* عدم نفوذناپذیری مغناطیسی

* مقاوم‌سازی سازه خارجی اجزای سازه با اف آر پی

* از مزایای FRP وزن کم که موجب سهولت در حمل‌ونقل می‌شود.

* الیاف اف آر پی با سرعت بالایی اجرا می‌شوند.

* الیاف FRP برای تقویت سازه نیاز به تجهیزات خاصی ندارد.

* در مقایسه با روش‌های دیگر در مقاوم‌سازی سازه، نیاز به تخریب بخش‌های از سازه نیست.

* مقاوم‌سازی با FRP نیاز به بازسازی سازه ندارد.

* از مزایای اف آر پی عدم خوردگی در مجاورت با مصالح ساختمانی

* تقویت سازه با FRP یکی از فناوری‌های جدید است.

* وزن ناچیز مصالح باعث تقویت و مقاوم‌سازی سازه می‌شود.

* ضخامت کم لایه‌های اف آر پی در حد میلی‌متر، باعث می‌شود در مقاوم‌سازی سازه اضافه فضا وجود نداشته باشد.

* مقاوم‌سازی با الیاف اف ار پی  نیاز به زمان زیادی ندارد.

* کاربری در زمان اجرای مقاوم‌سازی با FRP متوقف نمی‌شود.

---

آماده‌سازی سطح با FRP

·  ابتدا قسمت‌های آسیب‌دیده در اثر حمله مواد شیمیایی مانند کلریدها، سولفات‌ها و … سازه را پاک‌سازی می‌کنیم.

·  لایه‌های جدید را جایگزین لایه‌های تخریب‌شده می‌کنیم.

· خلل‌ها را توسط بتونه پر می‌کنیم.

·  سطح عضو را به رزین پرایمر آغشته می‌کنیم.

---

برای خرید الیاف شیشه gfrp کلیک کنید

---

انواع FRP اف آر پی در تقویت سازه

1- میلگردهای FRP در تقویت سازه

میلگردهای اف آر پی قابلیت انعطاف‌پذیری و تغییر شکل ندارند ولی به دلیل مقاومت بالا در برابر خوردگی و برخی از عوامل تجزیه‌کننده محیطی جایگزین خوبی برای میلگردهای فولادی است. به همین علت بیشتر استفاده، از میلگردهای اف آر پی در ساختمان‌های است که در برابر خوردگی ضعف دارند. به این نکته توجه فرمایید که قبل از استفاده از میلگردهای FRP پیش از طراحی سازه تفاوت میلگردهای FRP و میلگردهای فولادی بررسی شود.

2- شبکه‌های کامپوزیتی اف آر پی در تقویت سازه

شبکه‌های کامپوزیت FRP یکی دیگر از انواع اف آر پی‌ها هستند که در مدل‌های مختلفی هستند، یکی از کاربردهای این شبکه‌ها جهت تقویت سازه و مقاوم‌سازی سازه‌های بتنی است، شبکه‌های کامپوزیتی از اتصال میلگردهای FRP تشکیل‌شده است و در چند نوع دوبعدی و سه‌بعدی وجود دارند.

3- الیاف مسلح کننده FRP

وظیفه اصلی الیاف FRP تأمین سختی و مقاومت در قسمت تقویت‌شده است، الیاف اف آر پی در دو نوع یک جهته و دو جهته هستند این الیاف پس از آغشته شدن به چسب‌های اپوکسی یا همان چسب اف آر پی سبب‌ترمیم، تعمیر و تقویت اعضا در ساختمان سازه می‌شود.

4- پروفایل‌های FRP در تقویت سازه

پروفایل‌های FRP در انواع مختلفی هستند که شامل پروفایل I شکل، پروفایل T شکل، پروفیل ناودانی و نبشی

---

مزایای تقویت سازه با FRP

1- مقاوم‌سازی با FRP از روش‌های دیگر متداول‌تر است.

2- مقاوم‌سازی با FRP نیاز به تجهیزات خاصی ندارد.

3- مقاوم‌سازی با FRP اقتصادی‌تر است.

4- مقاوم‌سازی با FRP نیاز به تمدید، نگهداری و حفاظت خاصی ندارد.

5- مقاوم‌سازی با FRP نیاز به توقف کاربری ندارد و قسمت‌های مقاوم‌سازی شده در مدت کوتاهی قابل سرویس هستند.

6- مقاوم‌سازی با FRP به‌عنوان عایق مغناطیسی و الکتریکی در محیط‌های حساس به امواج توصیه می‌شود.

7- در مقاوم‌سازی با FRP میزان خوردگی در حد صفر است.

---

FRP چیست و چه ویژگی‌هایی دارد؟

اف آر پی به‌عنوان فیبرهای پلیمری تقویت‌شده است. این ماده کامپوزیتی از ترکیب پلیمر تقویت‌شده ماتریس و الیاف پلیمر است.

الیاف FRP که در مقاوم‌سازی ساختمان و ترمیم بتن استفاده می‌گردند عموماً از مواد زیر تشکیل می‌شوند:

* الیاف شیشه

* الیاف کربن

* الیاف آرامید

* الیاف بازالت

---

ویژگی‌های الیاف FRP در تقویت سازه

مقاومت در برابر خوردگی یکی از ویژگی‌های الیاف اف آر پی هستند که جایگزین مناسبی برای قطعات فولادی و فلزی است، به همین علت در سازه‌های آبی استفاده می‌شود.

---

مقاومت کششی الیاف FRP اف آر پی

ویژگی‌های اف آر پی به عواملی نظیر نسبت حجمی، ابعاد و سطوح مقطع فیبرهای اف آر پی بستگی دارد. الیاف FRP مقاومت کششی بالاتری نسبت به فولاد دارند که باعث تقویت سازه‌های بتنی می‌شود اغلب در سازه‌های بتنی از الیاف کربن استفاده می‌شود.

---

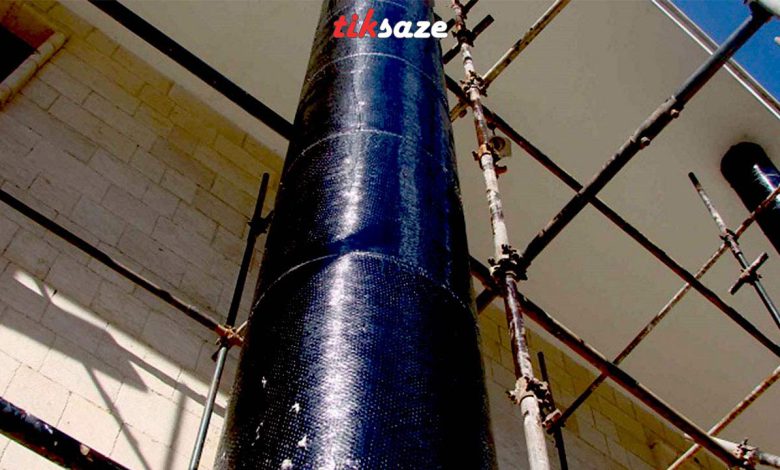

مقاوم‌سازی ستون با استفاده از FRP

در هنگام زلزله و مقاوم‌سازی سازه در برابر زلزله صورت می‌گیرد، گسیختگی‌ها در بهسازی لرزه‌ای سازه عبارت‌اند از: گسیختگی برشی، گسیختگی مفصل پلاستیک خمشی و گسیختگی وصله پوششی

---

مقاوم‌سازی دیوار برشی با استفاده از FRP

ساختمان‌های با دیوار برشی قدیمی‌تر درخطر زلزله‌های بزرگ یا متوسط قرار می‌گیرند، دلیل مقاوم‌سازی سازه‌های بتنی ر ا می‌توان در عوامل زیر دانست که شامل سختی درون صفحه‌ای ناکافی، ظرفیت‌های خمشی وبرشی ناکافی است، مقاوم‌سازی با اف آر پی به افزایش مقاومت با دیوار برشی، سختی و جابه‌جایی نهایی دیوار برشی اشاره کرد.

---

برای خرید الیاف frp کربن کلیک کنید

---

مقاوم‌سازی دال بتنی با استفاده از FRP

از دال بتنی برای مقاوم‌سازی تیرها، ستون‌ها، دیوارها و یا زمین نگه‌داشته شدن استفاده می‌شود از دال‌ها برای افزایش بار، طراحی نامناسب، خوردگی آرماتورهای فولادی و به وجود آمدن ترک در بتن استفاده می‌شود. کامپوزیت‌های اف آر پی راهکاری مناسبی جهت تقویت دال‌های بتنی است.

---

مقاوم‌سازی تیر با استفاده از FRP

از اتصال لمینت اف آر پی برای مقاوم‌سازی دیوار خمشی سطح در معرض کشش تیرهای بتن استفاده می‌شود.

---

مقاوم‌سازی اتصالات بتنی با استفاده از اف آر پی

برای مقاوم‌سازی اسکلت فلزی کاربرد دارد که از صفحات فولادی و اتصالات برای ستون‌های آسیب‌دیده استفاده می‌شود در این روش به دلیل از بین رفتن پوشش بتن در معرض دید است در ابتدا باید تمیز شود و باسایش سطح آن را آماده نمود و این قسمت را قبل از نصب اف آر پی ترمیم کرد. سطح ناهموار روی بتن که دارای پستی‌وبلندی است با استفاده از ملات تعمیر می‌شود و پس‌ازآن ساب زده می‌شود.

در اجرای الیاف باید به عرض، جهت و تعداد لایه‌های الیاف توجه کرد. لایه‌های منسوج که تاروپود ندارد به‌وسیله کاتر، قیچی به‌اندازه موردنیاز بریده می‌شود. برای نصب ابتدا باید الیاف FRP را به رزین اپوکسی آغشته کرد و سپس ژل اپوکسی بر روی سطح بتن کشیده شود و عملیات لایه گذاری شروع شود.

انجام عملیات باید در جهت تارهای مواد اف آر پی بوده و از وسط قطعه شروع شود و به سمت دو انتهای قطعه ادامه یابد تا از ایجاد حباب جلوگیری شود، بعد از صاف کردن الیاف با دست با کمک یک غلتک دستی با فشار کمی محکم روی سطح اف آر پی کشیده شود. یکی از روش‌های که برای مقاوم‌سازی اتصالات آسیب‌دیده موردتوجه مهندسان ساختمان‌سازی است، استفاده از پلیمرهای مسلح شده با الیاف کربن است.

---

---

تقویت برشی تیر با FRP

بهترین شیوه تقویت برشی تیرها توسط ورقه‌های FRP است که به‌راحتی می‌توان تیرها را توسط FRP تقویت خموشی نمود، ازآنجایی‌که افزایش تقویت داخلی تیر بیش از یک مقدار مشخصی نمی‌تواند باعث افزایش ظرفیت و مقاوم‌سازی برشی و مقاومت نهایی تیر بتنی شود.

---

وزن الیاف FRP

این الیاف با وزن کم مقاومت بسیار بالایی دارد و در تقویت سازه کاربردهای فراوانی دارد.

از این الیاف جهت مقاوم سازی سازه ها، ستون های بتنی و دال ها استفاده می‌شود.

---

مقاومت FRP در برابر خستگی

پدیده خستگی در اکثر قسمت‌های ساختمانی وجود داردبه ویژه قسمت‌های که تحت‌فشار بار قرار دارند، از ویژگی‌های الیاف مقاومت بالای آن‌ها در برابر خستگی است.

---

مشکلات استفاده از سیستم تقویت سازه با FRP

* طراحی و محاسبات مصالح FRP در بهسازی و مقاوم‌سازی سازه نسبت به فولاد و بتن متفاوت‌تر است.

* درروش تقویت سازه با اف آر پی و نسبت دقیق الیاف به رزین، نوع الیاف و رزین مصرفی، مواد تکمیل‌کننده و اجرای لایه نیاز به‌دقت بالا دارد.

* به دلیل ضعفی که الیاف FRP در برابر حریق و آتش‌سوزی دارند در پروژه‌ها نیاز است تا پوشش اضافی بر روی لایه‌ها قرار گیرد که باعث می‌شود هزینه‌ها بالا رود.

سه نوع پوشش اف آر پی برای بازسازی، تعمیر، بهسازی، تقویت و مقاوم‌سازی سازه وجود داردکه به‌طور مختصر توضیح می‌دهیم.

---

پوشش دست‌ساز اف آر پی

در این روش ابتدا سطح بتن آماده‌شده با استفاده از چسب یا رزین پوشیده می‌شود، سپس الیاف بافته‌شده در یک راستا و چند راستا با دست بر روی سطح نصب می‌شود و پس‌ازآن یک‌لایه کامپوزیت اف آر پی بر روی سطح چسبیده می‌شود، در این روش، الیاف اف آر پی به‌صورت های زیر موجود می‌شود.

1- الیاف کربن تک جهته

2- پارچه کربن دو جهته

3- الیاف شیشه تک جهته

4- الیاف شیشه دو جهته

---

 ورق FRP با صفحات و لمینت پیش‌ساخته

در این روش کامپوزیت اف آر پی به‌صورت صفحات، لمینت یا تسمه‌های یک جهته در کارخانه ساخته می‌شود و در اجسام تخت مانند دال‌ها، تیرها، تسمه‌ها و ورقه‌ها روی سطح تمیز شده با استفاده از چسب و رزین چسبانده می‌شود، عرض این تسمه معمولاً بین 5 الی 15 سانتی‌متر متغیر است.

 ورقه ماشینی

در این سیستم الیاف اف آر پی به‌صورت خشک یا از قبل آغشته شده به چسب و رزین به کار می‌رود که از یک محفظه حرارتی یا کوره‌ای برای عمل‌آوری لایه‌های چسبیده اف آر پی به بتن به کار می‌رود.

---

افزایش مقاومت فشاری بتن با FRP

اف آر پی کاربردهای فراوانی در تقویت ستون‌های بتنی دارد، افزایش مقاومت مشخصه بتن است. ضخامت کم ورق‌های FRP یکی از راه‌های مناسب برای تقویت ستون‌ها است، تقویت توسط اف آر پی، در ستون‌های دایره‌ای شکل است ولی در ستون‌های مربع و مستطیل با گرد کردن گوشه‌ها به‌صورت مناسب جهت تقویت با FRP مناسب است.

---

مشکلات تقویت سازه با FRP

– خوردگی و فرسایش سازه‌ای در فضا صنعتی، پالایشگاه و پتروشیمی

– ترک شدگی و کنده‌شدگی بتن ناشی از خوردگی

– کاهش ظرفیت سازه‌ای

– خوردگی فولاد پس از کشش

– اشتباهات و خطای محاسباتی و طراحی

– میلگرد گذاری نامناسب در بتن

– جداشدگی سنگ‌دانه‌های سطح بتن و جمع شدن سنگ‌دانه‌ها

– اجرای اشتباه خاموت

– کاهش زمان جهت ترمیم و مقاوم‌سازی سازه

– افزایش عمر مفید سازه در سازه‌های دریایی

– تابیدگی دال ریخته شده روی سطوح بستر

– هجوم سولفات در بتن

---

بررسی FRP اف آر پی و کاربرد آن در تقویت سازه

اف آر پی یا کامپوزیت‌های پیشرفته از جنس فیبرهای پلیمری تقویت‌شده هستند و با استفاده از ساخت‌وساز‌ها در سراسر جهان محبوبیت پیدا کردند. ازآنجاکه پلیمرهای تقویت‌شده با فیبرهای کربن دارای مقاومت بالایی نسبت به وزن آن است برای تقویت سازه‌های جدید، مقاوم‌سازی ساختمان‌های بتنی و پل‌ها استفاده می‌شود.

الیاف اف آر پی به دلیل خواص فیزیکی جایگزین مناسبی نسبت به روش‌های سنتی است، وزن کم، الاستیسیته بالا، حمل‌ونقل آسان جایگزین روش سنتی است. دلیل روش استفاده از اف آر پی نسبت به روش‌های سنتی افزایش ظرفیت باربری سازه، مقاوم‌سازی لرزه‌ای و تعمیر سازه‌های بتنی که در طول زمان دچار آسیب می‌شوند.

---

کاربرد تقویت سازه با FRP

* بهسازی لرزه‌ای پایه پل‌ها

* در مقاوم‌سازی تیرهای بتنی

* جهت مقاوم‌سازی دال‌های بتنی

* برای مقاوم‌سازی دیوارهای بتنی

* در تقویت و ترمیم شمع‌ها

* در مقاوم‌سازی لوله‌های زیرزمینی

* جهت مقاوم‌سازی برج‌های خنک‌کننده

---

انواع مصالح مورداستفاده در تقویت سازه با FRP

پرکاربردترین مصالح در ایران الیاف اف آر پی است که در سایزها و انواع مختلف در تقویت سازه با ژاکت بتنی برای کارهای گوناگون استفاده می‌شود. برای مقاوم‌سازی با FRP محصولات اف آر پی زیادی مورداستفاده قرار می‌گیرد.

از مهم‌ترین اشتباهات رایج در روش اجرای FRP می‌توان موارد زیر را نام برد

* نصب و اجرای اف آر پی بر سطوح ناصاف

* اجرای FRP بر سطوح مرطوب

* استفاده از چسب و رزین نامناسب

* استفاده از ابزار نامناسب

* عدم اطمینان از چسبیدن تمام قسمت‌های ورق (کناره‌ها و گوشه)

* فاصله زمانی زیاد بین آغشته کردن سطح با چسب و نصب اف آر پی

---

روش نصب FRP

1- آماده‌سازی عمومی محل موردنظر

2- آماده‌سازی سطح

3- مراحل نصب

4- مخلوط کردن چسب اپوکسی

5- اجرای اف آر پی

---

هزینه‌های تقویت سازه با اف آر پی

تقویت سازه ها در ساختمان‌ها در برابر زلزله روش‌های مختلفی دارد و بیشتر مهندسان به‌جای تخریب درصدد مقاوم‌سازی سازه هاهستند؛ که بسیار مقرون‌به‌صرفه تر از تخریب است، برای تخریب و ساخت یک سازه باید هزینه‌های زیر را در نظر داشت:

* در تقویت سازه هزینه کارگران و مصالح باید در نظر گرفته شود.

* در مقاوم‌سازی به روش ژاکت بتنی هزینه ایی که باید به مهندس درجهت کار پرداخت شود.

* در مقاوم‌سازی دال بتنی هزینه مسطح کردن و ساخت پی باید محاسبه شود.

---

آیا مقاوم‌سازی با FRP بهترین روش تقویت سازه است؟

روش تقویت سازه با الیاف و مواد اف آر پی یکی از روش‌های مناسب مقاوم‌سازی ساختمان است. ولی برای اجرای انواع روش‌های مقاوم‌سازی از مهندس مشاور کمک بگیرید تا با توجه با وضعیت سازه تصمیم بگیرد، در ابتدا پیش از انجام عملیات هر آرماتوری که پوشش بتنی آن از بین رفته و در معرض دید قرار دارد باید تمیز شود.

---

بررسی اف آر پی FRP و کاربرد آن در مقاوم سازی

اف آر پی یا همان کامپوزیت از فیبرهای پلیمری تقویت‌شده ساخته‌شده و به دلیل محبوبیت در مقاوم‌سازی سازه‌ها مورداستفاده قرار می‌گیرند. وزن کم، الاستیسیته بالا، سهولت حمل‌ونقل و شکل‌گیری در اندازه‌های مختلف از مزایای مقاوم‌سازی با FRP نسبت به روش‌های سنتی است، از FRP جهت تقویت سازه‌های قدیمی، بازسازی ساختمان‌های بتنی، پل‌ها و سایر سازه‌ها استفاده می‌شود.

---

اجرای تقویت سازه با FRP اف آر پی

کمپانی تیک سازه درزمینهٔ واردات محصولات ساختمانی، صنعتی و خودرویی فعالیت دارد. همچنین گروه مهندسی و اجرایی تیک سازه در راستای عملیات اجرایی فعالیت می‌کنند. شما کاربران گرامی با در نظر گرفتن نماد اعتماد الکترونیکی فروشگاه اینترنتی تیک سازه می‌توانید سفارش خود را ثبت کنید یا برای تقویت سازه با اف آر پی با تیم تیک سازه در ارتباط باشید.

---

نمایندگی تقویت سازه با frp

در حال حاضر تیک سازه در شهرهای مختلف ایران ازجمله: تهران ، کرج ، مشهد ، اصفهان ، کیش ، قشم ، بندرعباس ، تبریز ، ارومیه ، مازندران ، گیلان ، رشت ، ساری ، آمل ، آستارا ، شیراز ، چهارمحال ، عسلویه ، شمال ، کرمانشاه ، یزد ، قم ، همدان ، زاهدان ، بوشهر ، زنجان ، بروجن ، قزوین ، خرم‌آباد ، بیرجند ، سمنان ، کرمان ، اردبیل ، بجنورد ، گرگان ، خارک ، اهواز ، چابهار ، سنندج ، اراک ، ایلام ، یاسوج و… نمایندگی فروش تقویت سازه با FRP را دارد؛ همچنین به‌عنوان واردکننده‌ی تخصصی محصولات برندهای مطرح جهانی، مراکز فروش فعال در سراسر کشور دارد.

---

قیمت تقویت سازه با FRP

کاربران گرامی همان‌طور که در جریان هستید، امروزه در بازار ارز نوسانات زیادی وجود دارد که بر روی قیمت تمامی کالاها تأثیرگذار بوده است. به همین خاطر قیمت تقویت سازه با FRP تحت تأثیر عواملی مانند:

* سطح و سختی کار

* نوع الیاف استفاده‌شده

* نیروی انسانی

قرار می‌گیرد. به همین خاطر قیمت تقویت سازه با اف آر پی به‌صورت روز محاسبه می‌شود.

---
