اتصال فورجینگ میلگرد :
با پیشرفت علم و تکنولوژی در زمینهی صنعت جوش این مطلب اثباتشده است که روش اجرای جوش فورجینگ یا جوش سربهسر میلگرد نسبت به روشهای مرسوم بسیار مقرون به صرفه تر ، سریعتر و استحکام بیشتری دارد.
جوشکاری فورج یا Forge welding یک ابتکار بسیار هوشمندانه در صنعت جوش است که تأثیر به سزایی در مقاومت سازی سازه دارد، جوش فورجینگ برای مصارف زیادی قابلاستفاده میباشد.
جوش فورجینگ :
جوش فورجینگ یکی از روشهای جوشکاری با گاز اکسی استیلن است که در آن دو سر میلگرد برای اتصال در محدوده دمایی پایینتر از دمای ذوب قرار گرفته و با فشار وارده ادغام میشود. جوش فورجینگ با گاز اکسی استیلن جز روشهای جوشکاری ذوبی کامل نیست و نوعی جوشکاری فاز جامد است که عمل اتصال را بدون ذوب کامل انجام میدهد.
روش اجرای فورجینگ :
اولین کسانی که ایدهی اجرای فورجینگ را عملی کردند در کشور کانادا برای شرکت نصب خطوط ریلی، به دنبال یک روش مطمئنتر و ایمنتر بهمنظور اتصال ریلهای آهنی بودند که پی بردند با اجرای جوش فورجینگ میتوانند ریلها را محکمتر جوش دهند و طول عمر آنها را بالا ببرند. امروزه رایجترین دلیل بکارگیری روش جوشکاری فورجینگ رسیدن به استحکام مطلوب و مقاومسازی بتونی سازه است زیرا کارشناسان با در نظر گرفتن حفظ جان و مال مردم میکوشند تا همیشه بهترین روشهای مقاومسازی را اجرا کنند.
اجرای فورجینگ میلگرد:

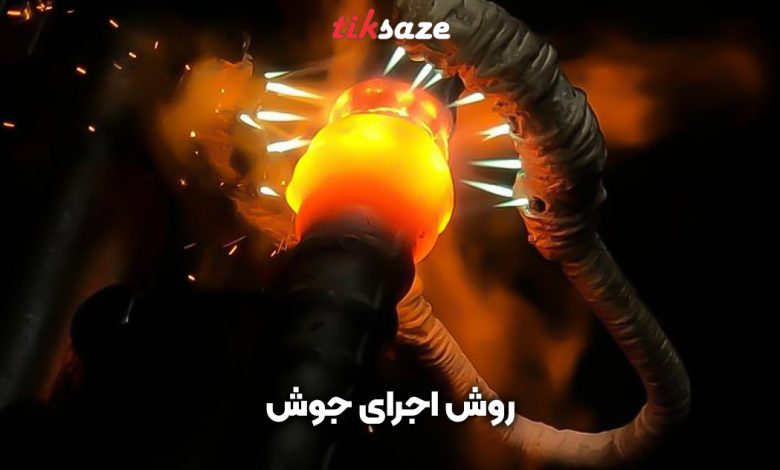

در اجرای فورجینگ میلگرد، جوش بدون ذوب کامل فلز پایه انجام میگردد به همین علت روش جوشکاری فورجینگ یک روش فاز جامد شناختهشده است. روش اجرای جوش سر به سر به این صورت است که انتهای میلگردها به وسیلهی یک مشعل اکسی استیلن حرارت دهی میشود و دو سر میلگردها به حالت پلاستیکی درمیآید در همین حین فشار بر روی دو میلگرد که به حالت سر به سر روی یکدیگر قرارگرفتهاند همزمان است. زمانی که حرارت به 1200- 1300درجه سانتیگراد برسد، مولکول میلگردها انرژی فعالسازی لازم را به دست میآورند و پس از آن مولکولها در ناحیه فصل مشترک نفوذ میکنند و با یکدیگر مخلوط میشوند در این حالت میتوان گفت پیوند مولکولی ایجادشده و بدینصورت جوشکاری سر به سر میلگرد انجام میگردد.
وجود آلودگی در سر میلگردها نهتنها باعث اختلال در جوش میشود بلکه ممکن است استحکام اتصال را تا حد زیادی کاهش دهد و این امر سبب میشود که سازه به مقاومت لازم نرسد و یا جوشکاری مجدد انجام شود که باعث اتلاف وقت و صرف هزینههای اضافی میشود.
عملیات فورجینگ
بهتر است عملیات فورجینگ توسط مجری با تجربه و حرفهای انجام شود تا خسارات جانی و مالی اجرا به کمترین میزان خود برسد. در ویدئوی زیر عملیات فورجینگ را به طور کامل مشاهده کنید.
مجری جوش فورجینگ
گروه تیک سازه سابقهای طولانی در کارهای اجرایی و مقاوم سازی سازه دارد. این گروه تمامی کارهای اجرایی مانند کاشت میلگرد، فورجینگ، اجرای FRP و کرگیری را در سریعترین زمان ممکن در سراسر کشور انجام میدهد.
تیک سازه در شهرهای مختلف ایران ازجمله: تهران، کرج، مشهد، اصفهان، کیش، قشم، بندرعباس، تبریز، ارومیه، مازندران، گیلان، رشت، ساری، آمل، آستارا، شیراز، چهارمحالوبختیاری، عسلویه، شمال، کرمانشاه، یزد، قم، همدان، زاهدان، بوشهر، زنجان، بروجن، قزوین، خرمآباد، بیرجند، سمنان، کرمان، اردبیل، بجنورد، گرگان، خارک، اهواز، چابهار، سنندج، اراک، ایلام، یاسوج و… مجری جوش فورجینگ دارد.
برای ثبت پروژه و اجرای فورجینگ با ما در تیک سازه تماس بگیرید.
وبسایت: tiksaze.com | ایمیل: [email protected] کارشناس فروش ۱: 09202752100 | کارشناس فروش ۲: 09204405400
ویژگیهای اجرای جوشکاری فورجینگ :
ناگفته نماند که جوش فورج دارای تائیدیه فنی از مرکز تحقیقات مسکن است و با حذف اورلپ و پرت ها حدود سی درصد در مصرف میلگردها صرفهجویی دارد.
چند مورد از ویژگیهای اجرای جوشکاری فورجینگ عبارتانداز :
- صرفهجویی در زمان با روش اجرای جوش فورج
- کاهش حملونقل اضافی با حذف مصرف میلگردهای زیاد
- استفاده مجدد از میلگردهایی که غیرقابل استفادهشده بودند (میلگردهای بازیافتی )
- با حذف میلگردهای اضافی وزن سازه سبکتر میشود و میتوان عمل مقاومسازی را به بهترین شکل انجام داد.
- روش اجرای فورجینگ به برق سه فاز نیاز ندارد.
- ایجاد اتصال با کمترین طول
- قابل استفاده در تمامی حالات
- در روش اجرای جوش فورجینگ امکان اتصال سایزهای مختلف میلگرد به یکدیگر وجود دارد.
- افزایش مقاومت و طول عمر میلگردها بهوسیلهی جوش فورج
جوشکاری فورجینگ :
نام دیگر جوشکاری فورجینگ جوشکاری اصطکاکی است، به این خاطر به آن جوشکاری اصطکاکی گفته میشود که حرارت جوشکاری از اصطکاک بین قطعات به وجود میآید و پسازآن فشار فورج آنها را به یکدیگر متصل میکند.
بنابراین نتیجه میگیریم که روش اجرای جوش سر به سر یک ترکیب از اصطکاک و فشار است.
موارد استفاده از روش جوشکاری فورجینگ بسیار زیاد است، برای آشنایی بیشتر شما عزیزان برخی از کاربردهای روش جوشکاری فورجینگ را بیان میکنیم:
- اتصال میلگردهای فونداسیون با روش اجرای جوش فورجینگ
- متصل کردن ستونها در سازههای بتنی
- با استفاده از روش اجرای جوش فورجینگ میتوانید بولت های شکسته و آسیبدیده را اصلاح و مجدداً متصل کنید.
- متصل کردن میلگردهای دیوارهای برشی
- اصلاح و افزایش طول ریشههای کوتاه
- متصل کرد میلگردهای کارشده در تیر برقها با روش اجرای جوش فورجینگ امکانپذیر است.
- و…
قیمت روش اجرای جوش فورجینگ :
قیمت روش اجرای جوش فورج در سراسر کشور متفاوت است زیرا در روش اجرای جوش فورجینگ قیمت بستگی به نوع پروژه، مدت زمان لازم ، مهارت اپراتور ، میلگردهای مصرفی و… دارد به همین علت نمیتوان قیمت ثابتی برای اجرای جوش سر به سر میلگرد در نظر گرفت. از شما دوست عزیز خواهشمندیم برای اطلاع دقیق از قیمت جوشکاری فورجینگ با واحد پشتیبانی مجموعه تیک سازه ارتباط برقرار کنید و از مشاورهی رایگان در مورد روش اجرای جوش اصطکاکی بهره مند شوید. کافیست همین الان بدون اتلاف وقت با تیک سازه تماس بگیرید و پروژه تان را با اطمینان کامل به تیک سازه بسپارید.
برای دریافت قیمت دقیق جوش فورجینگ به جداول زیر مراجعه فرمایید.
مقایسهی هزینههای اورلپ در سایزهای مختلف میلگرد بر حسب تومان
طول اورلپ با توجه به ضریب قطر در نظر گرفته شده در طراحی cm | وزن اورلپ با توجه به طول اورلپ kg | ارزش ریالی طول اورلپ ها (تومان) ← هزینه تمام شده هر سر جوش میلگرد(تومان) | |||||||
---|---|---|---|---|---|---|---|---|---|
ضریب قطر← سایز میلگرد↓ | 70 | 75 | 80 | 70 | 75 | 80 | 70 | 75 | 80 |
18 | 126 | 135 | 144 | 2/52 | 2/70 | 2/88 | 33000 ← 29500 | 35000 ← 32000 | 37500 ← 34000 |
20 | 140 | 150 | 160 | 3/45 | 3/70 | 3/95 | 45000 ← 40000 | 48000 ←44000 | 55500 ← 46000 |
22 | 154 | 165 | 176 | 4/58 | 4/91 | 5/24 | 60000 ← 53500 | 64000 ← 57500 | 68000 ← 61500 |
25 | 175 | 187 | 200 | 6/73 | 7/21 | 7/70 | 87500 ← 79000 | 94000 ← 84000 | 100000 ← 90000 |
28 | 196 | 210 | 224 | 9/46 | 10/14 | 10/81 | 123000 ← 111000 | 132000 ← 119000 | 141000 ← 126500 |
32 | 224 | 240 | 256 | 14/13 | 15/14 | 16/15 | 184000 ← 165000 | 197000 ← 177000 | 210000 ← 189000 |
* وزن یک متر طول در سایزهای بالا:
(32 = 6/31) _ (28 = 4/83) _ (25 = 3/85) _ (22 = 2/98) _ (20 = 2/47) _ (18 = 2/00)
جدول تکمیلی: (ضرایب قیمت جوش فورجینگ)
قیمت نهایی | تعداد میلگرد های فورج شده: | شرح جدول: | قیمت نهایی | تعداد میلگرد فورج شده |
---|---|---|---|---|
10%- | 500 - 200 عدد | جدول فوق برای تعداد 150 الی 200 میلگرد طراحی شده است لذا چنانچه تعداد جوش فورجینگ شما کمتر یا بیش تر از این تعداد باشد، درصدی به مبالغ محاسبه شده ی فوق، اضافه یا از آن کسر می گردد | توافقی | کمتر از 50 |
17%- | 1000 - 500 عدد | 30%+ | 100 - 50 عدد | |
20%- | 2000 -1000 عدد | 20%+ | 150 - 100 عدد | |
توافقی | بیشتر از 2000 | 0 | 200 - 150 عدد | |
جدول تکمیلی |
2_دریافت پیش پرداخت قبل از اعزام تیم به محل پروژه و تسویه حساب پروژه ها قبل از انجام کار می باشد.
3_قیمت های فوق به دلیل نوسانات بازار با افزایش و یا کاهش قیمت دستمزد کارگر و گاز و تیغه متغیر می باشد.
4_تهیه ی میلگرد و تخریب و آماده سازی میلگرد های نیازمند به جوش فورجینگ بر عهده ی کارفرما می باشد.
5_قیمت به تومان و به صورت خالص 25% بدون احتساب کسورات قانونی است.
6_ هزینه ی تجهیز کارگاه شامل پرسنل و ماشین و انتقال دستگاه، تجهیزات و کپسول در تهران و اصفهان 500/000 تومان، خارج از استان های فوق الذکر 2/200/000 تومان و در شهرهای نزدیک تهران و اصفهان (شیراز، شهرکرد، کرج و مشهد) مبلغ 1/200/000 تومان می باشد.
نمایندگی جوش فورجینگ :
برای اجرای روش جوش فورجینگ کارشناسان ماهر و نمایندگی های متعددی وجود دارد. اما اجرای جوش فورج نیازمند اپراتور ماهر است که مسلط به اجرای بی نقص جوش باشد و تمامی نکات را رعایت کند. یکی از معتبرترین نمایندگی جوش فورجینگ، مجموعهی تیک سازه است، تیک سازه بهترین اپراتورها را برای جوش آماده میکند و یک اجرای موفق به شما تحویل میدهد.برای اطلاعات بیشتر کافیست با تیک سازه در ارتباط باشید.
وبسایت: tiksaze.com | ایمیل: [email protected] کارشناس فروش ۱: 09202752100 | کارشناس فروش ۲: 09204405400
برای دریافت فایل قیمت فورجینگ به pdf زیر مراجعه کنید.
