انکر بولت

برای انجام صنایع مختلف و اجرای پروژه‌های گوناگون ابزارهای مختلفی وجود دارد. بعضی از این ابزارها کوچک و برخی دیگر بزرگ‌اند ولی وجود هرکدام از آن‌ها حیاتی بوده و برای نصب و ایمنی انواع سازه نیاز هستند. یکی از ابزارهای کوچک ولی بسیار مهم و کاربردی انکر بولت نام دارد. انکر بولت نوعی بست است که برای اتصال اجسام سازه به بتن و سنگ و یا دیگر مصالح ساختمانی از آن استفاده می‌شود. از کاربردهای آن محکم کردن و نصب انواع سازه‌های مهم مثل پله‌برقی، آسانسور، پل‌سازی، سدسازی، ساخت نیروگاه و … را می‌توان نام برد.در صنعت ساختمان از انکر بولت برای اتصال صفحه‌های فلزی به زیربنا و پی ساختمان و بتن استفاده می‌شود. انکر بولت‌ها در مدل‌ها و سایزبندی‌های مختلف، جنس و آلیاژهای متفاوت و با ظرفیت‌های باربری مختلف تولید می‌شوند که هرکدام با توجه به متریال مورداستفاده، محل و نوع کاشت کاربردهای متنوعی دارند.

طبق استاندارد آمریکایی ASTM انکر بولت‌ها در سایزهای 2/1 الی 4 اینچ تولید می‌شود.

در اصطلاح تخصصی کاشت به جایگذاری المان فولادی در بتن و یا دیگر مصالح بنایی که برای تعمیر، اصلاح، تغییر و گسترش و … صورت می‌گیرد را انکرینگ میگویند. بیشترین دلیل استفاده از این سیستم برای درگیری بهتر بتن جدید و یا بتن قدیمی با المان‌های جدید و یا نصب پلیت بدون محدودیت در ابعاد روی سطح بتن می‌باشد.

انکر بولت‌ها چهار مشخصه دارند که در تولید و سفارش موردتوجه قرار می‌گیرد

1.D : قطر و یا سایز انکر بولت

2.T : طول رزوه انکر بولت

3.L : طول پای انکر بولت ( مجموع طول دنده شده و هرز در طرف دنده )

4.C : فاصله پا معرف طول قسمت خم یا قلاب که روی سطح قرار می‌گیرد

انکر در لغت به معنای چفت‌وبست کردن، محکم کردن و مهار کردن است.

---

---

برای خرید یا اطلاع از قیمت انواع انکربولت و دریافت مشاوره‌ی رایگان، از طریق راه‌های ارتباطی زیر با ما در ارتباط باشید:

کارشناس فروش 1 : 09202752100

کارشناس فروش 2 : 09202752500

کارشناس فروش 3 : 09202752400

کارشناس فروش 4 : 09202752600

وب‌سایت: tiksaze.com

ایمیل: [email protected]

---

انواع انکر بولت

1. انکر بولت شیمیایی

این نوع انکر بولت به‌عنوان چسب کاشت هم شناخته‌شده و برای مصرف به جهت افزایش قدرت باربری بتن و ایجاد چسبندگی هرچه بیشتر بین بتن و میلگرد در بتن مسلح مورداستفاده قرار می‌گیرد.

نکته‌ی مهم انکر بولت شیمیایی (چسب کاشت میلگرد) این است که برای کاشت هیچ‌گونه محدودیتی نداشته و در هر عمق و قطری می‌توان از آن استفاده کرد.

2. انکر بولت مکانیکی (رول بولت) Roll Bolt

نحوه‌ی اجرای این نوع انکر بولت‌ها از اسمشان مشخص است و به‌صورت مکانیکی درون حفره‌های بتن جایگذاری شده و به چسب و مواد شیمیایی دیگری نیاز ندارد. اجزای تشکیل دنده انکر بولت مکانیکی شامل یک قطعه استوانه‌ای، مهره و واشر و یک پیچ رولی با سر مخروطی شکل است.

3. استاد بولت Stud Bolt

شکل این نوع انکر بولت به‌صورت یک پیچ گل‌دار است که همراه با واشر و مهره مونتاژ و اجرا می‌شود. استاد بولت بانام بولت نیز شناخته می‌شود و در دسته انکر بولت‌های مکانیکی قرار می‌گیرد.

این محصول به‌آسانی مونتاژ شده و برای تعمیر و نگهداری آن‌ها هزینه زیادی نیاز نیست و به همین دلیل بسیار مقرون‌به‌صرفه و اقتصادی هستند. همچنین سرعت‌بالای مونتاژ باعث افزایش سرعت اجرای کار نیز شده و زمان تحویل کار را تا حدود زیادی کم می‌کند.

---

مقایسه‌ی انکر بولت شیمیایی و انکر بولت مکانیکی

انکرهای شیمیایی برای گیرش زمان بیشتری نیاز داشته و اغلب برای گیرش تا 24 ساعت زمان لازم دارند. نوع زود گیر آن‌ها ممکن است تا 1 ساعت زمان نیاز داشته باشد. تا قبل از گیرش کامل نباید اعمال بار روی آن‌ها انجام شود.

درصورتی‌که روی انکرهای مکانیکی بلافاصله بعد از نصب آن‌ها می‌توان اعمال بار انجام داد. ظرفیت باربری: هر دو مدل انکربولت ظرفیت باربری یکسانی داشته و رنج بالایی از ظرفیت‌های باربری را دارند.

سرعت اجرا و نصب: انکرهای شیمیایی تنها زمانی امکان اعمال بار دارند که گیرش به‌طور کامل در آن‌ها اتفاق افتاده باشد. زمان‌گیرش آن‌ها به نسبت نوع انکر شیمیایی متفاوت است و برخی از آن‌ها زمان‌گیرشی معادل 45 دقیقه تا یک ساعت داشته ولی اکثر آن‌ها بین 12 تا 24 ساعت زمان نیاز دارند تا به گیرش نهایی برسند. اما انکرهای مکانیکی به‌محض اتمام نصب قابلیت اعمال بار را دارند.

عایق بودن انکر بولت در برابر آب: در اکثر انکرهای مکانیکی یک‌فاصله کوچک بین انکر و تکیه‌گاه به وجود می‌آید. زمانی که از آن برای نگه‌دارنده در خارج از سازه مثلاً برای نصب یک کولر، آنتن تلویزیون و یا تابلوها استفاده می‌شود، در زمان بارش باران و یا برف ممکن است باعث ایجاد نشتی به داخل ساختمان گردد. در این موارد بهتر است از انکرهای شیمیایی استفاده کنید. زیرا مواد استفاده‌شده برای نصب انکرهای شیمیایی فضای بین انکر و تکیه‌گاه را پرکرده و اتصال در برابر آب عایق می‌شود. به همین دلیل استفاده از انکر شیمیایی برای اتصالات خارجی که نشت در آن‌ها دارای اهمیت است بیشتر توصیه می‌شود.

---

برخی از انکر بولت‌های هیلتی را در جدول زیر مشاهده می‌نمایید

مدل انکر	عملکرد
HSL-3	انبساطی جهت باربری‌های سنگین
HST3	انبساطی مناسب جهت استفاده در مناطق زلزله خیز
HSA	انبساطی کاربردهای فراوان جهت استفاده در بتن
HSV	انبساطی بابری خوب و مقرون به صرفه
KWIK Bolt-V	انبساطی
KWIK HUS-EZ	پیچشی
KWIK HUS	پیچشی قابل استفاده مجدد
HCA	پیچشی قابل استفاده مجدد
KWIK HUS-EZ-I	پیچشی
HDA	آندرکات

---

کاربردهای انکر بولت

انکر بولت‌ها کاربردهای فراوانی دارند و بخش جدایی‌ناپذیر ساخت‌وسازها شده‌اند. برای معرفی برخی از کاربردهای آن می‌توان به موارد زیر اشاره کرد:

نصب تجهیزات بیمارستانی – نصب پارتیشن – نصب سقف‌های کاذب –  نصب لوازم‌آرایشی – نصب ساپورت‌های تأسیساتی – نصب ساپورت‌های مکانیکی – نصب پنل‌های پیش‌ساخته بتنی و …

1. کاربردهای سازه‌ای:

– نصب صفحات فلزی بر روی بتن و یا سایر مصالح بنایی جهت انجام عملیات جوشکاری بر روی صفحه و اضافه کردن قطعه جدید بر روی صفحه نصب‌شده. به‌عنوان‌مثال: پوشاندن یک دهانه با استفاده از مقاطع IPE و ایجاد یک سقف جدید در بازشوهای سازه بتنی که قبلاً ساخته‌شده است (کاشت بولت)

– ترمیم و تقویت سازه‌های بتنی ( کاشت آرماتور )

2. کاربردهای غیر سازه‌ای:

– نصب ساپورت‌های الکتریکی و مکانیکی روی بدنه بتنی

– نصب هندریل و گارد ریل

– نصب پایه‌های تجهیزات سبک بر روی دیوار، سقف و کف مثل دوربین‌های کنترل سرعت، دوربین مداربسته و…

---

عوامل مؤثر در انتخاب نوع انکر بولت مناسب با سازه چیست؟

1. میزان بار :

یکی از مهم‌ترین پارامترهای مؤثر در انتخاب انکر بولت مناسب توجه به میزان بار وارده از سازه است. انکرها برحسب نیاز – جنس – نوع عملکرد – نوع بار ( کششی و برشی و یا دینامیکی و استاتیکی ) بارهای مختلفی بین 10 تا 15000 کیلوگرم را می‌توانند تحمل کنند.

2. شرایط محیطی و آب و هوایی :

– عوامل جغرافیایی مثل: شرایط آب و هوایی و میزان رطوبت

– وجود داشتن مواد خورنده مثل : اسیدها – چربی‌ها – فسفات‌ها – مواد نفتی – سولفات‌ها و …

– وجود سازه در مکان‌هایی مانند : پالایشگاه‌ها – شهرهای حاشیه دریاها – تصفیه‌خانه‌ها – نیروگاه‌ها –  کارخانه‌ها و …

از عوامل مهم و مؤثر در انتخاب انکر بولت هستند. مواردی که باید با توجه به شرایط محیطی انتخاب شوند شامل جنس آن ( پلاستیکی – شیمیایی – فولادی ) – پوشش آن ( گالوانیزه سرد – گالوانیزه گرم – استنلس استیل و… ) می‌باشد.

3. فاصله دو انکر بولت از یکدیگر :

قبل از انتخاب انکربولت باید فاصله قرارگیری آن‌ها از یکدیگر را محاسبه کرده و تعیین کنید. زیرا برخی از انکر بولت‌ها قابلیت کاشت در فواصل کم از یکدیگر را نداشته و برخی دیگر این قابلیت رادارند.

4. عمق کاشت :

این پارامتر نسبت مستقیمی با میزان باربری انکر دارد. میزان حداقل و حداکثری آن با توجه به ضخامت ماده پایه و همچنین توانایی‌های کارخانه سازنده آن و اجازه آیین‌نامه‌های موجود تغییر می‌کند. پس دقت کنید که با توجه به میزان باربری انکربولت عمق لازم برای کاشت نیز تغییر خواهد کرد.

5. نوع مصالح پایه :

هرکدام از مصالح مختلف که در ساخت‌وساز از آن‌ها استفاده می‌شود دارای مقاومت‌های گوناگونی هستند که در انتخاب انکر مناسب بسیار مؤثر می‌باشند. برخی از مصالح مختلف با میزان مقاومت‌های متفاوت عبارت‌اند از:

بتن سخت (Solid) – بتن متخلخل (Hollow) – بتن سبک (Light Weight) – بتن ترک‌دار (Crack) – بتن هوادار (Aerated) – آجر ( Brick ) – سفال (Hollow Brick) – بلوک‌های گچی و سیمانی (Gypsum & Cement Board) – سنگ‌های طبیعی (Natural Stone) و…

6. قطر انکر بولت :

با توجه به بار و محدودیت‌های موجود مثل سوراخ‌های روی پایه ماشین‌آلات و تجهیزاتی که باید نصب شوند و دیگر محدودیت‌های موجود مثل فاصله کاشت انکرها از یکدیگر، فاصله نصب انکرها از لبه بتن، قطر انکر بولت موردنیاز تعیین می‌شود.

7.فاصله انکر بولت از لبه مصالح پایه :

انکر بولت‌ها هرکدام دارای مشخصاتی هستند که با توجه به آن، فاصله قرارگیری از لبه بتن و یا فاصله قرارگیری از یکدیگر تعیین خواهد شد.

8. نوع بار :

بارهای سازه‌ای به‌طورکلی به دو دسته تقسیم می‌شوند: بارهای استاتیکی و بارهای دینامیکی

 بارهای استاتیکی (Static Load)

این نوع بارها به میزان ثابت به سازه واردشده و باگذشت زمان تغییری نمی‌کنند. نمونه‌هایی از بار استاتیکی شامل بار مرده مانند وزن تجهیزات نصب‌شده، وزن سازه، وزن نفرات و …می‌باشد.

همه‌ی انکر بولت‌ها تقریباً این نوع بار را تحمل می‌کنند.

بارهای دینامیکی (Dynamic Load)

میزان بارهای دینامیکی باگذشت زمان تغییر می‌کنند و به‌طورکلی به سه دسته قابل‌تقسیم بندی هستند:

1. خستگی (Fatique): نمونه‌هایی از این نوع بار مثل عبور و مرور ماشین‌آلات – نفرات – نیروی وزش باد – بارش برف – انواع دستگاه‌ها و تجهیزات در حال کار مثل موتورهای برقی و … می‌باشد.

2. شوک (Shock): این نوع بار در هنگام انفجار – از بین رفتن قسمتی از سازه و براثر برخوردهای شدید و در مدت‌زمان بسیار کوتاهی ایجاد می‌شود.

3. زلزله (Seismic)

---

این نکته را در نظر داشته باشید که برای تحمل هر یک از انواع بارهای دینامیکی باید انکر بولت مناسب با آن انتخاب شود.

---

نکته : هنگامی‌که با توجه به محدودیت‌های ذکرشده قطر انکر بولت معین و ثابت‌شده اما باربری آن کمتر از میزان بار وارده باشد می‌توان با افزایش عمق کاشت باعث افزایش میزان باربری انکر شده و آن را استفاده کرد. همچنین اگر میزان باربری انکر بیشتر از میزان بار وارده باشد می‌توان عمق کاشت را کاهش داد تا بهترین عملکرد صورت پذیرد.

---

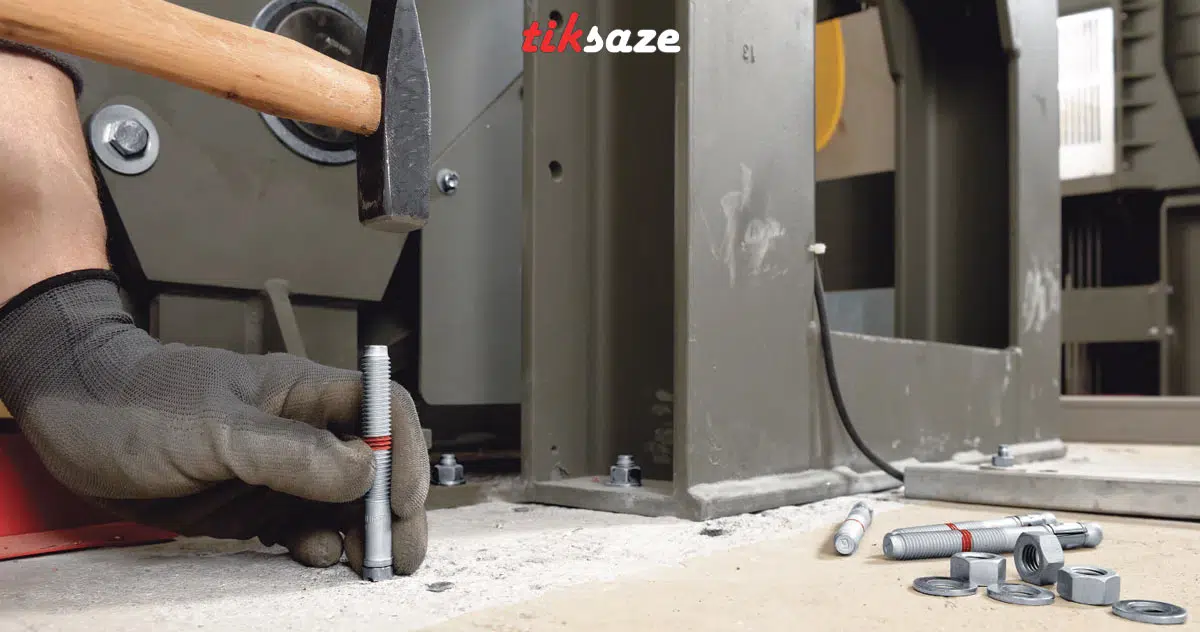

روش استفاده از انکر بولت‌ها

– در هنگام استفاده از انکر بولت‌ها سعی کنید مطابق دستورالعمل نصب که توسط شرکت سازنده ارائه می‌شود عمل کنید.

– این نکته را نیز در نظر داشته باشید که برای نصب براکت‌های فلزی حداقل از سه انکر بولت استفاده شود.

– نصب انکر بولت در بتن یا مصالح غیر مقاوم نباید انجام شود.

– قطر و عمق مناسب برای نصب انکر بولت باید در نظر گرفته‌شده و در نزدیکی لبه بتن نیز مورداستفاده قرار نگیرد.

– در زمان اجرا و نصب باید دقت داشته باشید که از تغییر مسیر در هنگام دریل – کاری خودداری کنید.

– نکته‌ی مهم دیگری که باید در نظر داشته باشید این است که فضاهای خالی و اضافی داخل سوراخ را با متریال‌های مختلف پر نکنید.

---

---

مزایای انکر بولت

از مزای انکر بولت‌ها موارد زیر را می توان نام برد:

1. کمک به نصب و اجرای نمای فلزی ساختمان‌ه با از آهن کشی نما

2. جهت ساخت ماشین آلات صنعتی و تجهیزات کارخانه ای از انکر بولت‌ها استفاده می‌شود.

3. برای نصب انواع دکل‌های فلزی مانند دکل‌های مخابراتی و دکل‌های برق

4. ساخت آشیانه هواپیما از موارد کاربردی انکربولت در صنعت هواپیماسازی است.

5. اتصال لوازم و سرویس‌های بهداشتی در ساختمان‌ها

6. نصب پارتیشن و نصب پارتیشن‌های ادرای دوجداره و تک جداره

7. نصب انواع سقف کاذب

---

روش‌های نصب انکر بولت

1.Through Fastening

در این روش نصب انکر بولت و صفحه فلزی به‌طور هم‌زمان صورت می‌گیرد.

2.Pre Setting

در این روش ابتدا انکر بولت کاشته شده و بعدازآن صفحه فلزی، آرماتور، راد، تجهیزات و … در زمان مناسب نصب خواهند شد.

---

تفاوت رول بولت و انکر بولت چیست؟

اکثراً رول بولت و انکر بولت را در جای نامناسب و اشتباه بکار می‌برند. مفهوم این دو بسیار به هم نزدیک است. ازنظر تخصصی استفاده از رول بولت برای انکرهای مکانیکی صحیح نیست و ازنظر فنی این محصولات در دسته انکر بولت‌ها قرار می‌گیرند. درکل هرگونه کاشت غیر شیمیایی در دسته انکر بولت‌ها قرار می‌گیرد. رول بولت گونه‌ای از انکر بولت‌های مکانیکی است و گونه‌ای از اتصال است که در آن از پیچ و مهره برای اتصال استفاده می‌شود که شامل یک پیچ با سری مخروطی شکل و مهره و واشر و قطعه‌ای استوانه‌ای شکل است. به انکر بولت مکانیکی، رول بولت نیز گفته می‌شود.

---
