دستگاه کرگیر

دستگاه کرگیر یک وسیله قدرتمند برای برش مصالح ساختمانی ازجمله بتن، آسفالت، سنگ، کاشی و…است که معمولاً در صنعت ساختمان سازی برای انجام اصلاحات و ایجاد سوراخ با قطرهای زیاد بعد از بتن‌ریزی با هدف عبور دادن لوله و کابل‌های تأسیساتی مورد استفاده قرار می‌گیرد، این دستگاه به نام های دیگری نیز شناخته میشود که عبارت‌اند از: دریل نمونه‌برداری، دریل کرگیری، کرگیر بتن، دریل مغزه گیر و…

دستگاه کرگیری دارای گیربکس بسیار حرفه‌ای و قوی است که با دور کم ولی قدرت زیاد می‌چرخد، نیروی مصرفی دریل مغزه گیری به کمک موتورهای الکتریکی، بنزینی و یا هیدرولیکی است. دریل کرگیر در اندازه‌های مختلف تولید می‌شود که برخی از آن‌ها با نیروی انسانی قابل‌حمل هستند و برخی دیگر با استفاده از ماشین‌آلات حمل می‌شوند. این دستگاه دارای پنج قسمت می‌باشد که شامل پایه، مته، موتور گیربکس، شفت (میله اتصال) و سگمنت می‌باشد. باید بدانید که بسته به اندازه و عمق حفره‌ها، مته‌های مختلفی وجود دارد.

انواع دستگاه کرگیر:

دستگاه کرگیر هیلتی HILTI DD 120

دستگاه کرگیر هیلتی HILTI DD 150-U

دستگاه کرگیر هیلتی HILTI DD 160


انواع دستگاه کرگیر

دستگاه کرگیری در مدل و انواع مختلفی تولید می‌شوند اما به‌طور کلی به دو دسته دستگاه کرگیر پایه دار و دستگاه کرگیر دستی یا متحرک تقسیم می‌شوند:

دستگاه کرگیر پایه دار

دستگاه‌های کرگیری بتن عموماً پایه دار هستند که متحرک، قابل حمل و نصب در محل موردنظر می‌باشند. استفاده از دستگاه کرگیر پایه دار رایج‌تر است زیرا که جداسازی از موتور اصلی و سوار کردن انواع موتور دریل بر روی پایه امکان‌پذیر بوده و دارای قابلیت تغییر زاویه مغزه گیری تا 45 درجه نیز است؛ مثلا کرگیری سقف و مناطق سخت توسط دستگاه‌های پایه دار انجام می‌شود، اما برای انجام این کار باید از مته‌های الماسه استوانه‌ای که از 16 تا 500 میلی‌متر شماره‌گذاری دارند، استفاده کنید.

دستگاه کرگیر دستی

دریل کرگیری دستی دستگاهی است که توسط مجری در محل مغزه گیری نگه داشته می‌شود که برای سوراخ کردن سطوح عمودی مانند دیوارها قابل‌استفاده است اما به دلیل سنگین بودن استفاده از آن سخت‌تر بوده بنابراین بیشتر برای کارهای سبک‌تر مثل مصالح بنایی کاربرد دارد.


جهت خرید دستگاه کرگیر از نمایندگی فروش باقیمت مناسب در کمترین زمان ممکن از طریق راه‌های ارتباطی زیر با مشاوران و کارشناسان تیک سازه در ارتباط باشید. وب‌سایت: tiksaze.com     |     ایمیل: [email protected]

کارشناس فروش 1: 09222751600          |          کارشناس فروش 2: 09222751400


قسمت‌های مختلف دريل مغزه‌گيری

يكي از مهم‌ترین قسمت‌ها موتور دستگاه بوده كه با بنزين، برق و يا هيدروليكي كار مي‌كند. در کشور ایران از نوع الکتریکی و بنزینی بیشتر استفاده می‌کنند. باید بدانید که برای خنک کردن مته دستگاه کرگیری بتن عمدتاً از آب استفاده می‌شود؛ اما نه‌تنها برای مهار حرارت و جلوگیری از آسیب رسیدن به سگمنت مته کاربرد دارد بلکه جهت شستوشوی مصالح زیر مته نیز قابل‌استفاده است. قسمت بعدی گيربكس است كه خود به دو نوع آماتور و حرفه‌ای تقسيم‌بندی می‌شود. در گيربكس‌هاي آماتوری تنها يک دور وجود دارد اما در گيربكس حرفه‌ای چند دور به كار رفته است.


انواع مته کرگیر

مته‌های کرگیری معمولاً دارای سه بخش هستند که به ترتیب شامل شفت، لوله استوانه‌ای و سگمنت می‌شود. از شفت برای اتصال مته به موتور استفاده می‌شود و لوله‌های استوانه‌ای در سایزهای مختلف بر مبنای اینچ هستند؛ اما اساسی‌ترین بخش مته سگمنت یا نوک سخت مته است که در تماس مستقیم با محل برش باید مقاومت قابل قبولی از خود نشان دهد، به همین جهت بهتر است از سگمنت‌هایی که جنس کبالت و کریستال‌های الماسی استفاده شود. چراکه این سگمنت‌ها دارای سرعت برش بالاتر و نرم‌تر، طول عمر بیشتر و بدنه قوی‌تری نسبت به نمونه‌های متفرقه می‌باشند. باید توجه داشته باشید برخی از بتن‌ها دارای آرماتور بوده و برخی ديگر بدون آرماتور هستند به همين دليل بايد نوع مته را متناسب با بتن انتخاب کنیم. همچنین در زمان استفاده از دستگاه کرگير بايد به‌سختی و مقاومت بتن توجه داشته باشیم تا به مته فشار زیادی وارد نشود.



کرگیری چیست؟

زمانی که یک سازه بتنی برای لوله‌کشی، اجرای سیستم اطفای حریق و سیم‌کشی به حفاری نیاز داشته باشد به کرگیری روی می‌آوریم. کرگیری یا همان مغزه گیری بتن، به عملی گفته می‌شود که یک حفره یا شکلی استوانه‌ای مانند را از بتن جدا می‌کنند. در واقع کرگیری، یک روش برای مغزه گیری و ایجاد حفره‌هایی صیقلی بر روی دیوار، زمین و سقف بتنی است. باید بدانید که بتن یکی از مهم‌ترین بخش‌های پروژه‌های ساختمانی و عمرانی به شمار می‌رود که کیفیت آن تأثیر به سزایی‌ در ساختار سازه دارد. به همین جهت برای کسب نمودن اطمینان خاطر از کیفیت و مرغوبیت‌ بتن، آزمایشاتی قبل و بعد از بتن‌ریزی انجام می‌شود که برای انجام این آزمایشات بعد از بتن کاری نیاز به کرگیری خواهیم داشت تا قسمتی از بتن سخت شده را جدا کنیم. تمامی این عملیات با دستگاه گرگیر انجام می‌شود.

چه مواقعی از کرگیری استفاده می‌کنند؟

هنگامی‌که دستگاه نظارتی بتن کارشده در سازه را تائید نکند و با پیمانکار به مشکل برخورد کند از کرگیری استفاده می‌کنند.


آزمایش کرگیری بتن با استفاده از دستگاه کرگیر

حتماً برایتان سؤال پیش‌آمده که به چه منظور کرگیری انجام می‌شود؟ جهت مشخص کردن مقاومت فشاری مقطع‌ها آزمایش کرگیری بتن با استفاده از دریل مغزه گیر انجام می‌گیرد؛ اما به علت اینکه این عمل به بتن و سازه آسیب وارد می‌کند کارشناسان استفاده از کرگیری را به حداقل می‌رسانند و فقط در موارد ضروری از آن استفاده می‌کنند.

برای مثال: هنگامی‌که کار بتن‌ریزی تمام‌شده باشد، ولی آزمایش‌های مقاومتی بر روی نمونه‌های بتن درست پیش نرود و انتظاراتی که از پروژه انتظار می‌رفت برآورده نشود، از کرگیری استفاده می‌شود و نمونه‌های برداشته‌شده‌ی جدید مورد آزمایش قرار می‌گیرند. لازم است که بدانید؛ درصورتی‌که آزمایش نتیجه‌ی مطلوبی نداشته باشد ممکن است ناچار به تخریب سازه شوند. حال نکاتی وجود دارد که برای انجام آزمایش دقیق بتن باید رعایت کنید: ابتدا بايد اجازه دهيد تا بتن به‌طور كامل خشک شود سپس کار خود را با دستگاه کرگيری شروع کنید، در غير اين صورت مقاومت آن به‌درستی اندازه‌گيری نمی‌شود. دقت کنید که مته را به‌صورت عمودی وارد سطح كنيد و به‌هیچ‌عنوان آن را از بخشی كه دارای اتصالات است وارد نكنيد و از همه مهم‌تر اگر مغزی كه از بتن خارج كرده‌ايد آسيب ديد از آن استفاده نکنید و نمونه‌ای جدیدی را حفاری کنید.

مواردی که نمی‌توان از روش کرگیری یا مغزه گیری بتن استفاده کرد؟

زمانی که طول عمق کرگیری بتن بیشتر از 3 متر باشد نمی‌توان از دستگاه کرگیری استفاده کرد بنابراین باید از سیم برش برای بریدن بتن استفاده کرد که همین نیز تحت نظارت کارفرما انجام می‌شود و نیاز به‌دقت بالا دارد.


تصویر خرید دسته بندی دستگاه کرگیر


مشخصات فنی دستگاه کرگیر

نام محصولدستگاه کرگیر
داراییک پایه – گیربکس ستاره‌ای – مته
زاویه مغزه گیری با پایه45 درجه
دارای سه بخش عمدهشفت – لوله استوانه‌ای – سگمنت
کاربردمغزه گیری یا سوراخ کردن بتن


مزایای استفاده از دریل کرگیر

1. دقت و کیفیت کار بالا

2. سوراخ‌کاری بدون ایجاد آلودگی

3. سرعت عملکرد دستگاه کرگیر‌ی بسیار بالا بوده است.

4. سفت‌ترین و سخت‌ترین سطوح را نمونه‌برداری می‌کند.

5. به علت داشتن کنترل‌های الکتریکی هوشمند ایمنی کار با دریل نمونه‌برداری بالا رفته است.


معایب استفاده از دریل نمونه‌برداری

1. اصطکاک بالای دستگاه

2. نیازمند کارشناس حرفه‌ای و اپراتور ماهر

3. نیازمند مواد خنک‌کننده و آب در حین برش بتون

4. سرعت برش در مواقعی که عیار بالا باشد یا لرزش ایجاد شود پایین می‌آید.


شیوه کار با دستگاه کرگیر

کار با دستگاه کرگیری بسیار آسان است فقط باید نکات ایمنی و گام‌های کار را درست اجرا کنید.

1. ابتدا دفترچه راهنمای دستگاه را کامل بخوانید و تمامی مطالب را به خاطر بسپارید.

2. پین مته ‌دستگاه را چک کنید که ب خوبی سر جای خود قرارگرفته باشد.

3. بدنه فولادی مته را بررسی کنید زیرا مته باید سالم و بدون ترک باشد

4. رنگ لبه‌ی الماس‌های مته را نگاه کنید، رنگ الماس‌ها به شما نشان می‌دهد که مته داغ‌کرده یا مواد خنک‌کننده به میزان لازم مته را خنک نکرده‌اند.

5. جهت فلش مته باید با جهت چرخش شفت اصلی دریک جهت باشد.

6. سرعت گردش موتور را روی مته چک کنید.

7. مواد خنک‌کننده مته باید با مصالح مورداستفاده سازگار باشد؛ زیرا اگر مواد خنک‌کننده سازگار نباشد باعث صدمه به مصالح و تیغه می‌شود.

8. سپس اپراتور باید لباس ایمنی، ماسک، دستکش، عینک استفاده کند و پس‌ازآن کارشناس بالای سر اپراتور ایستاده و اپراتور نگه‌دارنده‌های پایه را به‌خوبی کنترل می‌کند که دستگاه با دقت روی سطح مستقرشده باشد.

9. حال با چرخش ٣٦٠ درجه‌اي كه دستگاه دارد دايره‌ای داخل بتن ايجاد كرده و پس از اتمام بتن اضافی و گردوغبار ناشی از حفاری را از داخل بتن بیرون بکشید.

10. توجه داشته باشید با دقت و حوصله نمونه‌برداری بتن را انجام دهید و در آخر قبل از اینکه موتور را خاموش‌کنید حتماً مته را از سوراخ خارج کنید.

نکته: اگر مته بیش‌ازحد مجاز گرم شود باعث از دست دادن تنش هسته و افزایش احتمال نارسایی تیغه می‌گردد.

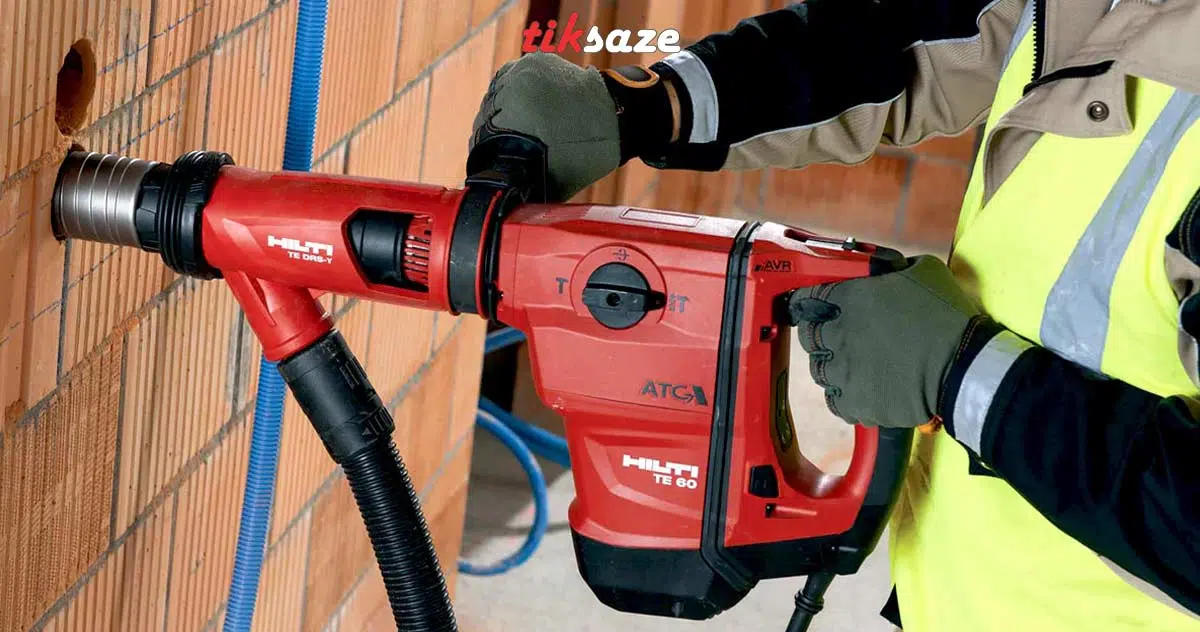

تصویر قیمت دسته بندی دستگاه کرگیر


لیست دستگاه کرگیر بتن

از نظر تیک‌ سازه برند هیلتی بسیار باکیفیت بوده و دستگاه‌های این برمد طراحی منحصر‌به‌فردی دارد. اگر می‌خواهید یک کار با دقت و بدون خطا انجام دهید پیشنهاد ما دستگاه‌های نمونه‌برداری هیلتی است.

چند نمونه از دستگاه‌ کرگیر برند هیلتی شامل موارد زیر هستند:

دستگاه کرگیر سبک و دستی هیلتی HILTI DD 30-W
دستگاه کرگیر هیلتی HILTI DD 110-W
دستگاه کرگیر هیلتی HILTI DD 120
دستگاه کرگیر هیلتی HILTI DD 150-U
دستگاه کرگیر هیلتی HILTI DD 160
دستگاه کرگیر هیلتی HILTI DD 200
دستگاه کرگیر هیلتی HILTI DD 250
دستگاه کرگیر هیلتی HILTI DD 350-CA
دستگاه کرگیر هیلتی HILTI DD 500-CA


PDF مشخصات دستگاه کرگیر هیلتی HILTI DD 200


نکات ایمنی مهم در هنگام کار با دریل‌ نمونه‌برداری

دستگاه کرگیری در حین کار با در نظر داشتن جنس مصالح و مته اصطکاک و گرمایی تولید می‌کند که این گرما را می‌توان به شیوه‌های مختلف مهار کرد؛ اما اگر این گرما کنترل و رفع نشود گرمای به وجود آمده از اصطکاک الماس‌ها با مصالح طول عمر مته را کم می‌کند و به موتور دستگاه فشار زیادی وارد می‌کند. معمولاً به هنگام کرگیری بتون برای خنک کردن گرما و از بین بردن گردوغبار از آب استفاده می‌کنند. گردوغبار ناشی از مغزه گیری مصالح بتنی دارای مقدار زیادی کریستال سیلیسی هستند که ذرات کوچکی دارند و با چشم انسان دیده نمی‌شوند این ذرات به‌شدت برای ریه انسان خطرناک است لذا تأکید می‌کنیم که حتماً از ماسک و عینک در حین کار استفاده شود.

روش دیگری که می‌تواند گردوغبار را مهار کند، استفاده از پورت اتصال به جاروبرقی است؛ به این صورت که آن را به دستگاه متصل کرده و با جاروبرقی محیط را تمیز و عاری از هرگونه گردوغبار می‌کنند. دیگر نکات ایمنی که باید رعایت شود عبارت است از:

1. از مته‌های الماس دار استفاده کنید.

2. نمونه‌برداری را از وسط سطح بگیرید.

3. قبل از کار سطح موردنظر را پاک کنید.

4. دقت لازم را هنگام برش داشته باشید.

5. نسبت طول به قطر نمونه کمتر ۱ نباشد.

6. از دستگاه‌های دارای سیستم تهویه استفاده کنید.

7. قطره نمونه‌ی گرفته شده در حالت عادی 4 اینچ است.

8. استفاده از لباس ایمنی کار به خصوص ماسک فراموش نشود.

9. جهت عمل مغزه گیری باید به نسبت جهت سطح مشخص شود.

10. برای نمونه‌برداری بتون باید حداقل 14 روز از عمر بتن گذشته باشد.

11. در نزدیکی ترک‌های سطح و محل‌های اتصال اعضای بتنی از مغزه گیری خودداری کنید.


تصویر کاربرد دسته بندی دستگاه کرگیر


خرید دستگاه کرگیر

خرید دستگاه کرگیری اورجینال و باکیفیت مهم‌ترین امر در اجرای یک پروژه‌ی بی‌نقص است. تیک سازه دستگاه اصل را تهیه و در اختیار مشتریان قرار می‌دهد.


نمایندگی دستگاه کرگیر

تیک سازه در شهرهای مختلف ایران ازجمله تهران ، کرج ، اصفهان ، کیش ، قشم ، بندرعباس ، تبریز ، ارومیه ، مازندران ، گیلان ، رشت ، ساری ، آمل ، آستارا ، شیراز ، چهارمحال و بختیاری ، عسلویه ، شمال ، کرمانشاه ، یزد ، قم ، همدان ، زاهدان ، بوشهر ، سنندج ، اراک ، ایلام ، زنجان ، بروجن ، قزوین ، خرم‌آباد ، بیرجند ، سمنان ، کرمان ، اردبیل ، بجنورد ، گرگان ، خارک ، اهواز ، چابهار ، یاسوج و… نمایندگی فروش دستگاه کرگیر را دارد.


قیمت دستگاه کرگیری بتن

قیمت‌های دستگاه کرگیری بر اساس نوع آن‌ها تعیین می‌شود. تیک سازه همه‌روزه در حال آپدیت قیمت‌های جدید دستگاه کرگیری است؛ اما به علت نوسانات بازار ممکن است برخی قیمت‌ها به موقع به‌روز رسانی نشوند. لذا از شما خواهشمندیم برای اطلاع از قیمت‌های به‌روز این دستگاه‌ها به سایت تیک سازه مراجعه کنید.

جهت خرید دستگاه کرگیر از نمایندگی فروش باقیمت مناسب در کمترین زمان ممکن از طریق راه‌های ارتباطی زیر با مشاوران و کارشناسان تیک سازه در ارتباط باشید. وب‌سایت: tiksaze.com     |     ایمیل: [email protected]

کارشناس فروش 1: 09222751600          |          کارشناس فروش 2: 09222751400
